LTC3105 具最大功率点控制功能及 250mV 启动电压的 400mA 升压型 DC/DC 转换器
LTC®3105 是一款高效率的升压型 DC/DC 转换器，可在输入电压低至 225mV 的情况下工作。250mV 启动能力和集成的最大功率点控制器 (MPPC) 使得能够直接从低电压、高阻抗的替代型电源来运作，例如：光伏电池、TEG (热电发生器) 和燃料电池等。一个可由用户设置的 MPPC 设定点最大限度地增加了可从任何电源吸取的能量。突发模式操作及专有的自调节峰值电流优化了所有工作条件下的转换器效率和输出电压纹波。
由 AUX 引脚供电的 6mA LDO 负责在主输出处于充电状态的情况下为外部微控制器和传感器提供一个稳定电源轨。在停机模式中，IQ 减小至 10μA，而集成的热停机功能电路则可保护器件免遭过热故障的损坏。LTC3105 采用 10 引脚 3mm x 3mm x 0.75mm DFN 封装和 12 引脚 MSOP 封装。
产品特点 Features
参数 |
应用

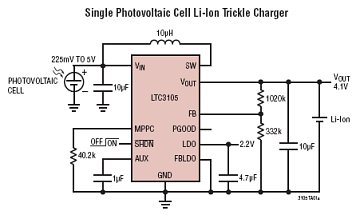

典型应用图 |
LTC3105 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC3105EDD#PBF | DFN | 10 | E | $3.86 | $2.70 |
| LTC3105EDD#TRPBF | DFN | 10 | E | $2.76 | |
| LTC3105EMS#PBF | MSOP | 12 | E | $3.86 | $2.70 |
| LTC3105EMS#TRPBF | MSOP | 12 | E | $2.76 |
LTC3105 数据手册及相关资料下载
- 数据手册 (英文) : LTC3105 - 400mA Step-Up DC/DC Converter with Maximum Power Point Control and 250mV Start-Up.PDF
- 设计要点 (中文) : DN491 - 纤巧型双电池太阳能板给紧凑和离网型设备中的电池充电.PDF
- 可靠性数据 : R415 Reliability Data .PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
