LTC4070 并联锂离子 / 锂聚合物电池充电器系统
LTC®4070 实现了从非常低电流、间歇或连续充电电源对锂离子 / 锂聚合物电池的简单充电。450nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。通过增设一个外部通路器件，可以将并联电流提升至 500mA。采用并联充电时，实现了堆叠电池高电压电池组的固有平衡。凭借其低工作电流，LTC4070 很适合于对能量收集应用中的薄膜电池进行充电，在此类应用中，充电电源有可能是间歇型或非常低功率型。LTC4070 的独特架构造就了一款极其简单的电池充电器解决方案；仅需一个外部电阻器。

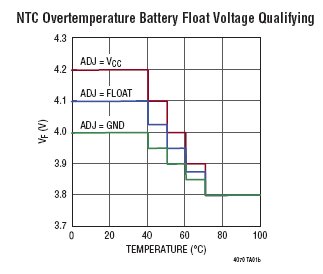

LTC4070 提供了一个可通过引脚来选择的浮置电压，该浮置电压的准确度在整个工作温度和并联电流范围内达 1%。通过在 NTC 热敏电阻温度高于 40ºC 时自动降低电池浮置电压，该器件的集成化电池热适宜性调整器延长了电池的使用寿命。LTC4070 还提供了低和高电池状态输出。对于要求封装保护的应用，可参考 LTC4071。
该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。
产品特点 Features
参数 |
应用
典型应用图 |
LTC4070 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4070EDDB#PBF | DFN | 8 | E | $2.94 | |
| LTC4070EDDB#TRMPBF | DFN | 8 | E | $2.94 | $2.11 |
| LTC4070EDDB#TRPBF | DFN | 8 | E | $2.94 | $2.06 |
| LTC4070EMS8E#PBF | MSOP | 8 | E | $3.14 | $2.20 |
| LTC4070EMS8E#TRPBF | MSOP | 8 | E | $2.26 | |
| LTC4070IDDB#PBF | DFN | 8 | I | $3.30 | |
| LTC4070IDDB#TRMPBF | DFN | 8 | I | $3.30 | $2.36 |
| LTC4070IDDB#TRPBF | DFN | 8 | I | $3.30 | $2.31 |
| LTC4070IMS8E#PBF | MSOP | 8 | I | $3.62 | $2.53 |
| LTC4070IMS8E#TRPBF | MSOP | 8 | I | $2.59 |
LTC4070 数据手册及相关资料下载
- 数据手册(英文) : LTC4070 - Li-Ion/Polymer Shunt Battery Charger System.PDF
- 可靠性数据 : R540 Reliability Data .PDF
- 产品选型卡 : I2C Battery Gas Gauges.PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
