AD581:高精度10 V IC基准电压源

AD581: 高精度10 V IC基准电压源

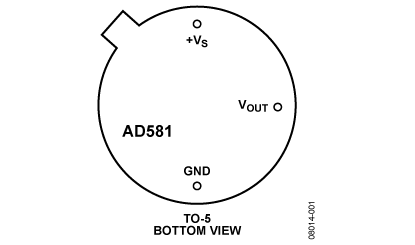

AD581 功能框图 AD581 是一款三引脚、温度补偿式单芯片带隙基准电压源，可以利用12 V至30 V的未调节输入电平提供精密的 10.00 V输出。该器件采用激光晶圆调整(LWT)技术来调整+25°C时的初始误差和温度系数，从而获得以前只有昂贵的混合产品或烘箱调节模块才能提供的高精度性能。AD581L为单芯片基准电压源，初始误差5 mV，保证温度系数为5 ppm/°C。与传统齐纳击穿二极管技术相比，AD581所采用的带隙电路设计具有多种优势。其中最重要的就是无需外部器件便能实现完全精度，并且显著提高低功耗系统的稳定性。此外，该器件的总电源电流典型值为750 μA，其中包括输出缓冲放大器（它可提供最大10 mA电流）。这种带隙设计的长期稳定性与精选的齐纳基准二极管相当。AD581推荐用作需要外部精密基准电压源的8位、10位或12位数模转换器(DAC)的基准电压源。该器件也非常适合最高14位精度的所有类型模数转换器(ADC)，无论是逐次逼近型还是集成式设计，而且其性能通常优于标准独立式基准电压源。AD581J/K/L的额定工作温度范围为0°C至+70°C，AD581S/T/U则为-55°C至+125°C。所有等级产品均采用密封三引脚TO-5金属帽壳封装。

技术特性

激光调整到高精度：10.000 V ± 5 mV（L和U型）
经过调整的温度系数
5 ppm/°C（最大值，0°C至70°C，L型）
10 ppm/°C（最大值，−55°C至+125°C，U型）
出色的长期稳定性：25 ppm/1000小时（非累积）
能够提供−10 V基准电压
低静态电流：1.0 mA（最大值）
10 mA电流输出能力
3引脚TO-5封装
提供符合MIL-STD-883标准的版本

技术指标

Vout: 10
Initial Accuracy (%): 0.05
Ref Out TC (ppm/C): 5ppm/C
Initial Accuracy (mV): 5mV
0.1-10 Hz Noise (µV p-p): 40µV p-p
Ref Output Current (mA): 10mA
Min V Supply (V): 12V
Max V Supply (V): 30V
Supply Current : 1mA

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
5962-8688203XA 产品状态: 量产	3 ld TO-05	3	军用	Tube, 100	$ 46.69	$ 42.50	N 材料信息
AD581JH 产品状态: 量产	ROUND HEADER/METAL CAN	3	商业	Tube, 100	$ 5.42	$ 4.64	Y 材料信息
AD581KH 产品状态: 量产	ROUND HEADER/METAL CAN	3	商业	Tube, 100	$ 8.50	$ 7.25	Y 材料信息
AD581LH 产品状态: 量产	ROUND HEADER/METAL CAN	3	商业	Tube, 100	$ 17.31	$ 14.72	Y 材料信息
AD581SH 产品状态: 量产	ROUND HEADER/METAL CAN	3	军用	Tube, 100	$ 15.11	$ 12.88	Y 材料信息
AD581SH/883B 产品状态: 量产	ROUND HEADER/METAL CAN	3	军用	Tube, 100	$ 20.49	$ 17.46	N 材料信息
AD581TH 产品状态: 量产	ROUND HEADER/METAL CAN	3	军用	Tube, 100	$ 23.69	$ 20.19	Y 材料信息
AD581TH/883B 产品状态: 量产	ROUND HEADER/METAL CAN	3	军用	Tube, 100	$ 28.82	$ 24.50	N 材料信息
AD581UH 产品状态: 量产	ROUND HEADER/METAL CAN	3	军用	Tube, 100	$ 38.95	$ 33.15	Y 材料信息
AD581UH/883B 产品状态: 量产	3 ld TO-05	3	军用	Tube, 100	$ 44.76	$ 38.08	N 材料信息
