AD8429: 宽电源电压范围、轨到轨输出仪表放大器

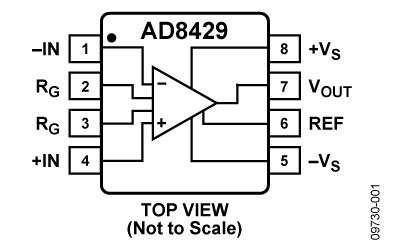

AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围（−40°C至+125°C）内测量极小信号。AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在最需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。AD8429能够可靠地放大快速变化的信号，其电流反馈架构能够在高增益时提供高带宽，例如，G = 100时的带宽为1.2 MHz。设计中还包括用于改善大输入电压瞬变后的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移，与单电源信号链接口时，可以利用这一特性转换输出电平。AD8429的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。
技术特性
- 低噪声
-- 输入噪声：1 nV/√Hz
-- 输出噪声：45 nV/√Hz
- 高精度直流性能(AD8429BRZ)
-- CMRR：90 dB（最小值，G = 1）
-- 输入失调电压：50 μV（最大值）
-- 增益精度：0.02%（最大值，G = 1）
- 出色的交流规格
-- CMRR：80 dB（至5 kHz，G = 1）
-- 带宽：15 MHz (G = 1)
-- 带宽：1.2 MHz (G = 100)
-- 压摆率：22 V/μs
-- 总谐波失真(THD)：130 dBc（1 kHz，G = 1）
- 多功能
-- ±4 V至±18 V双电源供电
-- 增益通过单个电阻设置（G = 1至10,000）
- 额定温度范围：−40°C至+125°C
|
技术指标
- Single/Dual Supply: Dual
- Vcc-Vee: 8V to 36V
- Supply Current : 6.7mA
- Gain min. (dB): 1$ US
- Gain max.(dB): 10000$ US
应用领域
- 医疗仪器
- 精密数据采集系统
- 麦克风前置放大器
- 振动分析
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8429ARZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 4.13 |
$ 3.50 |
Y 材料信息 |
| AD8429ARZ-R7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
$ 4.13 |
$ 3.50 |
Y 材料信息 |
| AD8429BRZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 6.89 |
$ 5.85 |
Y 材料信息 |
| AD8429BRZ-R7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
$ 6.89 |
$ 5.85 |
Y 材料信息 |
AD62x_and_AD822x_Series InAmp Evaluation Board
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-INAMP-62RZ 产品状态: 量产 |
Evaluation Board |
$ 40.23 |
是 |
| EVAL-INAMP-82RMZ 产品状态: 量产 |
Evaluation Board |
$ 34.49 |
是 |
| EVAL-INAMP-82RZ 产品状态: 量产 |
Evaluation Board |
$ 34.49 |
是 |
