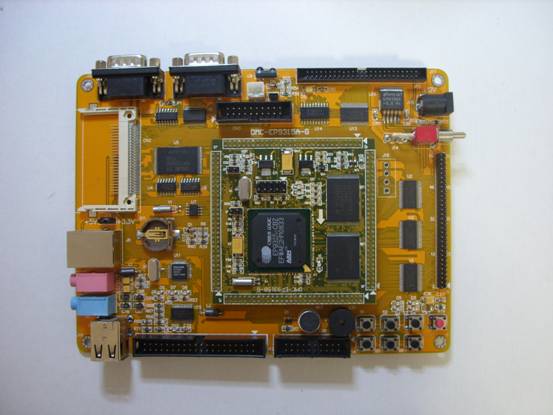

EP9315 嵌入式开发板

订购型号：DMC-EP9315-G

DMC-EP9315-G嵌入式开发平台，主处理器采用的是Cirrus Logic公司的EP9315。主频200MHz，EP9315开发系统的主要特点有丰富的硬件接口和完善的软件资源，可为仪表仪器、运动控制、数控机床、网络产品、DVR、工业控制等行业提供强大的开发平台。

硬件规格

• 中央处理器CPU：EP9315A（CirrusLogic公司出品），基于ARM920T内核，内带MMU，16KB的指令cache和16KB的数据cache和Maverick Crunch数学协处理器；主频200MHz，系统总线100MHz，工业级；
• 外部存储器
  内存：64MB 的SDRAM（ 100M外频）；
  NOR Flash：32M字节存储器（2片Intel E28F128组成32位接口）
  NAND FLASH：64MB（K9F1208，用户可自己更换为16M、32M 或128M 的NandFlash）
• 串口： 一个标准9线高速串口（带硬件流控制可接Modem）一个3线串口；
• 以太网口：一个 100M 网口，RTL8201，带联接和传输指示灯；
• USB HOST：两个USB HOST （USB2.0规范） 接口，
• USB CLIENT：一个Device USB1.1界面；
• 红外通信接口：一个 IRDA 高速红外线数据通讯口；
• Audio：采用 IIS 接口芯片 UDA1341，一路立体声音频输出接口可接耳机或音箱；支持录音，话筒输入接口可接麦克风；
• 储存卡接口：一个标准CF卡接口（兼容厚卡和薄卡，可通过跳线选择为3.3V或5V）；
• LCD接口：可接从3.5到12.1寸的TFT、STN屏；标配TFT 3.5 ’(320*240)屏；
• 触摸屏：四线电阻式；
• 摄像头接口：一个2 毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头；
• IDE接口：一个44芯标准2.0英寸IDE接口，可接硬盘或光驱，可支持160G的大容量，可接笔记本硬盘；
• JTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试 ；
• RTC时钟：内部实时时钟（带有后备锂电池）；
• LED：电源和工作指示灯若干；储存
• 蜂鸣器:1个,PWM控制；
• 麦克风：1个；
• Reset电路: 采用手动重置和芯片复位相结合的方式，芯片采用MAX811，复位稳定可靠；
• 扩展接口：引出用户需要的信号，包括总线，中断，I/O等信号；
• 电源界面：12V 电源供电，带电源开关和指示灯；

软件资源

所支持操作系统

• 支持WinCE，Linux操作系统；
• 非操作系统： ADS1.2

WinCE操作系统

• 板级支持包：WinCE BSP
• 设备驱动（Device Driver）：Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, IDE, Camera,RTC,Keypad等；
• 支持MP3播放和MP4视频播放。
• 支持多种网络应用，比如HTTP。

Linux 操作系统：

• 内核：Linux
• 系统引导程序：Boot Loader (源代码)；
• 文件系统：CRAMFS；
• GUI：QT；
• 设备驱动（Device Driver）：Ethernet, USB Host, Serial Port, LCD, Touch Screen,Audio, SD/MMC port, IDE/CF, Camera,RTC,Keypad 等；
• 支持MP3 播放和MP4 视频播放。
• 支持多种网络应用，比如HTTP。
• 非操作系统测试软件：包括如下测试：RTC 实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD 卡读写测试、ADC 模数转换器测试、音频播放wav 音乐测试、音频录音测试、IrDA 红外测试、触摸屏测试、TFT 液晶屏测试、VGA 测试、摄像头测试等等；

操作系统支持的驱动

嵌入Linux 操作系统说明

• 采用linux2.6 的内核
• 支持RTC 实时时钟
• 系统串口
• 支持多种文件系统,像CRAMFS，FAT 以及用于NAND FLASH 的YAFFS 文件
  系统等
• 支持LCD 和触摸屏
• IDE 硬盘
• 支持USB HOST
• 支持QT
• 支持MP3 播放和视频播放
• 支持多种网络应用，像FTP，HTTP，Telnet 之类的网络应用
• 一个10M/100M
• 支持USB HOST

WinCE 操作系统说明

• 支持串口
• 支持RTC 实时时钟
• NAND FLASH
• IDE 硬盘
• 支持LCD 和触摸屏
• 支持USB HOST
• 支持USB DEVICE
• 支持音频
• 10M/100M 以太网驱动

装箱清单

1. 一块已测试好的 DMC-9315A-G 开发板（包括核心板与底板）
2. 用户光盘
3. 3.5" TFT 彩色LCD 板一块 ，带触摸屏(选配)
4. 一个JTAG 调试头（带20 芯排线）
5. 一条并口线（一边是公头一边是母头，一对一）
6. 一条串口线(两边都是母头，交叉串口线)
7. 一条网线(交叉网线线)
8. USB 线一条
9. 触摸笔一支（选配）
10. 一个＋12V 直流电源
11. 包装盒 1个；（标配）
