LT8610A / LT8610AB - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器
LT®8610A / LT8610AB 是紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 2.5μA 的静态电流。与 LT8610 相比，这两款器件均具有较高的最大输出电流 (3.5A) 和较快的最小接通时间 (30ns)。LT8610A 具有与 LT8610 相同的低纹波突发模式性能，而 LT8610AB 则拥有更高的轻负载效率。
LT8610A / LT8610AB 保持了 LT8610 的其他特点。一个 SYNC 引脚用于实现至外部时钟的同步。EN/UV 引脚具有一个准确的 1V 门限，用于实现 VIN 欠压闭锁或停机。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。
特点

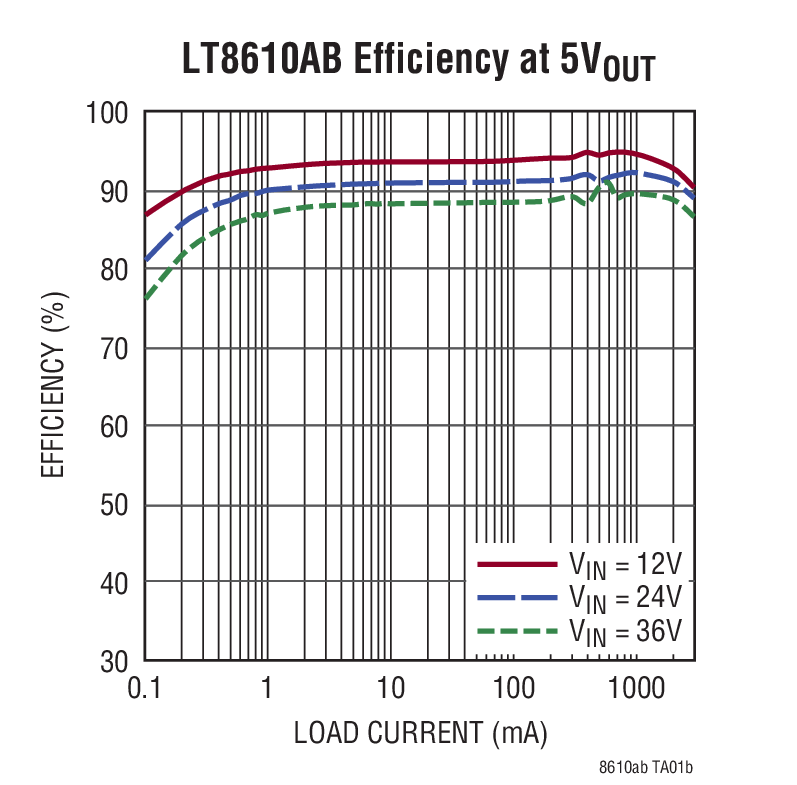

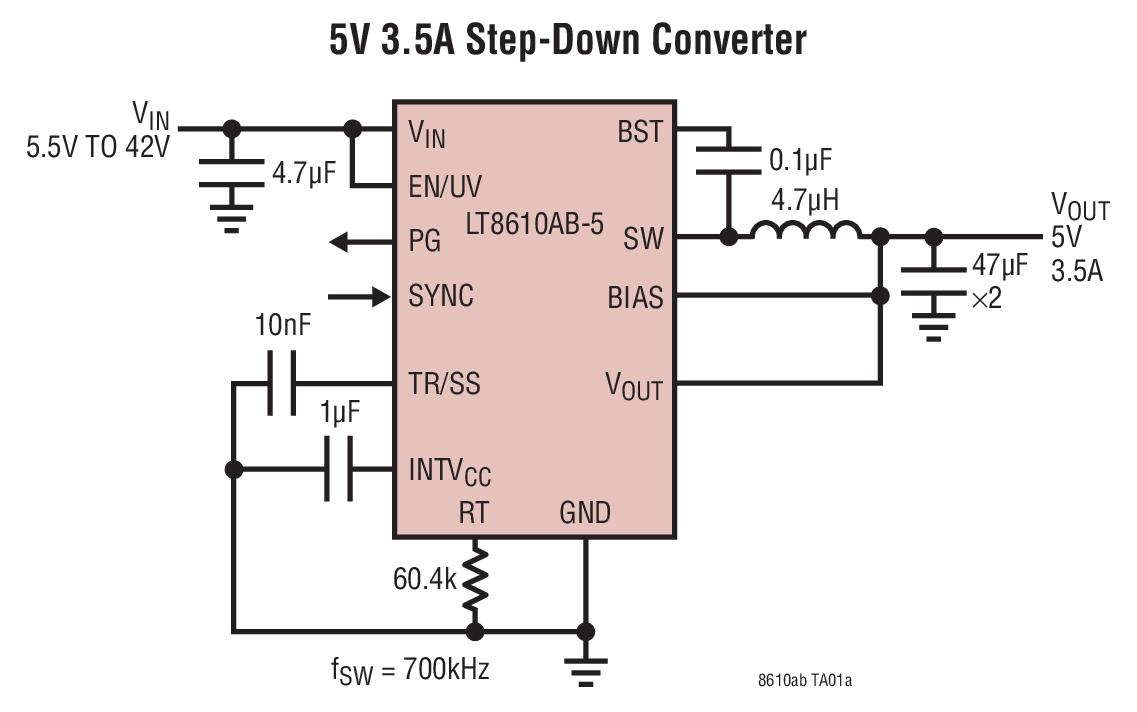

典型应用  | 应用

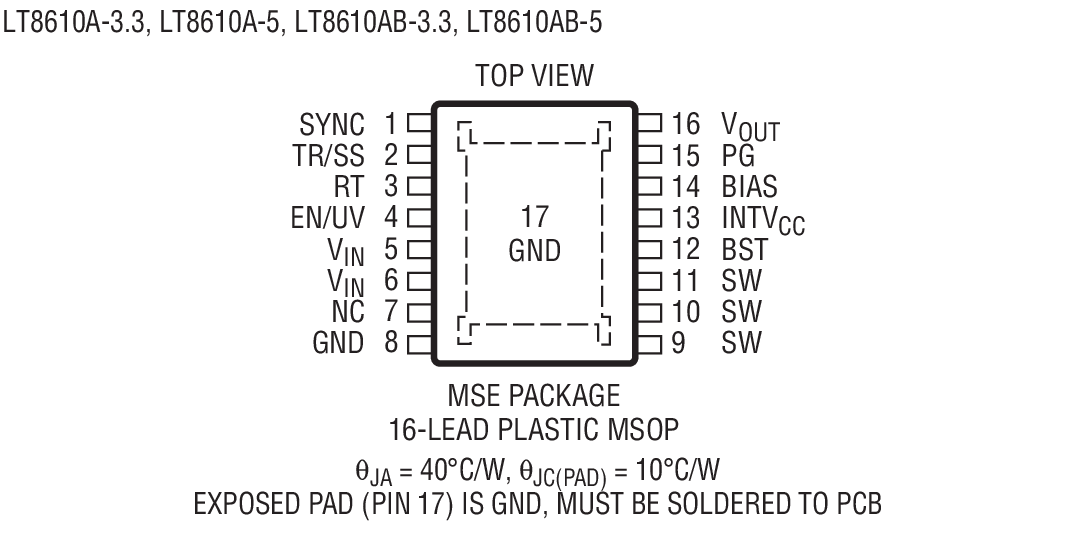

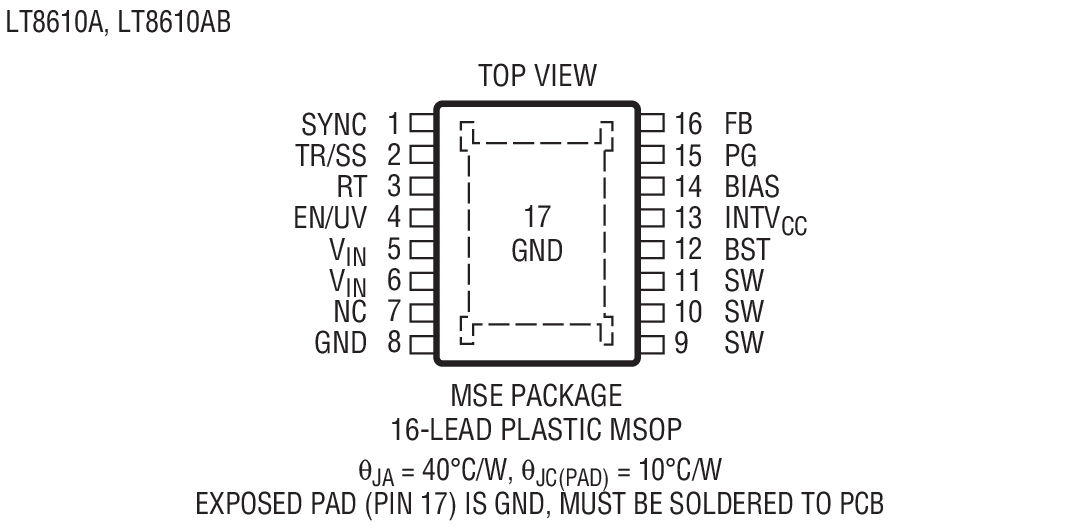

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT8610ABEMSE-3.3#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610ABEMSE-3.3#TRPBF | MS-16E | E | $3.81 | |
| LT8610ABEMSE-5#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610ABEMSE-5#TRPBF | MS-16E | E | $3.81 | |
| LT8610ABEMSE#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610ABEMSE#TRPBF | MS-16E | E | $3.81 | |
| LT8610ABHMSE-3.3#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610ABHMSE-3.3#TRPBF | MS-16E | H | $6.32 | $4.44 |
| LT8610ABHMSE-5#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610ABHMSE-5#TRPBF | MS-16E | H | $6.32 | $4.44 |
| LT8610ABHMSE#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610ABHMSE#TRPBF | MS-16E | H | $6.32 | $4.44 |
| LT8610ABIMSE-3.3#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610ABIMSE-3.3#TRPBF | MS-16E | I | $4.19 | |
| LT8610ABIMSE-5#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610ABIMSE-5#TRPBF | MS-16E | I | $4.19 | |
| LT8610ABIMSE#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610ABIMSE#TRPBF | MS-16E | I | $4.19 | |
| LT8610AEMSE-3.3#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610AEMSE-3.3#TRPBF | MS-16E | E | $3.81 | |
| LT8610AEMSE-5#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610AEMSE-5#TRPBF | MS-16E | E | $3.81 | |
| LT8610AEMSE#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610AEMSE#TRPBF | MS-16E | E | $3.81 | |
| LT8610AHMSE-3.3#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610AHMSE-3.3#TRPBF | MS-16E | H | $4.44 | |
| LT8610AHMSE-5#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610AHMSE-5#TRPBF | MS-16E | H | $4.44 | |
| LT8610AHMSE#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610AHMSE#TRPBF | MS-16E | H | $4.44 | |
| LT8610AIMSE-3.3#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610AIMSE-3.3#TRPBF | MS-16E | I | $4.19 | |
| LT8610AIMSE-5#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610AIMSE-5#TRPBF | MS-16E | I | $4.19 | |
| LT8610AIMSE#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610AIMSE#TRPBF | MS-16E | I | $4.19 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC2012A | LT8610AB Demo Board | Micropower Sync Buck, High Efficiency Burst Mode, 5.5V ≤ VIN ≤ 42V, Vout = 5V @ 3.5A | $125.00 |
| DC2139A | LT8610A Demo Board | Micropower Sync Buck, 5.5V ≤ VIN ≤ 42V Input, Vout = 5V @ 3.5A | 联系凌力尔特 |
