LTC4364-1 具理想二极管的浪涌抑制器

LTC®4364 浪涌抑制器具有理想二极管控制器,可保护负载免遭高电压瞬变的损坏。通过控制一个外部 N 沟道 MOSFET 传输器件两端的电压降,该器件可在过压过程 (例如:汽车中的负载突降) 中限制和调节输出。另外,LTC4364 还包括一个定时的电流限制电路断路器。在故障情况下,一个可调故障定时器必须在传输器件关断之前结束。LTC4364-1 将锁断传输器件,而 LTC4364-2 则在一个延迟之后自动重新起动。LTC4364 可精确地监视输入电源的过压 (OV) 和欠压 (UV) 情况。外部 MOSFET 在欠压状况下保持关断,自动重试在过压状态下停用。

一个集成型理想二极管控制器负责驱动第二个 MOSFET,以替代一个用于实现反向输出保护和输出电压保持的肖特基二极管。LTC4364 可控制 MOSFET 两端的正向电压降,并最大限度地抑制电源故障、欠压或输入短路时的反向电流瞬变。

产品特点 Features
  • 宽工作电压范围:4V 至 80V
  • 利用 VCC 箝位可承受超过 80V 的浪涌
  • 可调输出箝位电压
  • 理想二极管控制器可在输入欠压期间保持输出电压
  • 反向输入保护至 -40V
  • 反向输出保护至 -20V
  • 过流保护
  • 低停机电流:10μA (在 12V)
  • 可调故障定时器
  • 故障期间的重试占空比为 0.1% (LTC4364-2)
  • 采用 4mm x 3mm 14 引脚 DFN 封装、16 引脚 MSOP 封装和 16 引脚 SO 封装

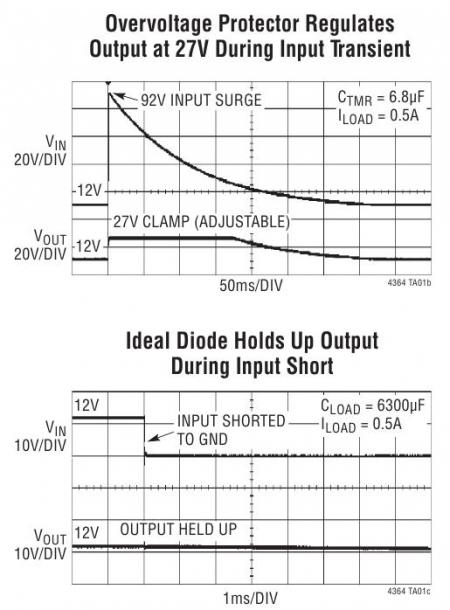

参数
LTC4364 参数
应用
  • 汽车 / 航空电子设备浪涌保护
  • 热插拔 / 带电插入
  • 冗余电源“或”
  • 输出端口保护

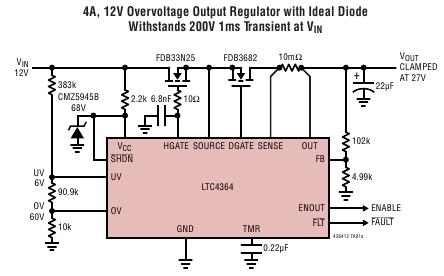

典型应用图
LTC4364 典型应用
LTC4364-1 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4364CDE-1#PBF DFN 14 C $4.93 $3.45
LTC4364CDE-1#TRPBF DFN 14 C $3.51
LTC4364CDE-2#PBF DFN 14 C $4.93 $3.45
LTC4364CDE-2#TRPBF DFN 14 C $3.51
LTC4364CMS-1#PBF MSOP 16 C $4.93 $3.45
LTC4364CMS-1#TRPBF MSOP 16 C $3.51
LTC4364CMS-2#PBF MSOP 16 C $4.93 $3.45
LTC4364CMS-2#TRPBF MSOP 16 C $3.51
LTC4364CS-1#PBF SO 16 C $4.93 $3.45
LTC4364CS-1#TRPBF SO 16 C $3.51
LTC4364CS-2#PBF SO 16 C $4.93 $3.45
LTC4364CS-2#TRPBF SO 16 C $3.51
LTC4364HDE-1#PBF DFN 14 H $6.53 $4.57
LTC4364HDE-1#TRPBF DFN 14 H $4.63
LTC4364HDE-2#PBF DFN 14 H $6.53 $4.57
LTC4364HDE-2#TRPBF DFN 14 H $4.63
LTC4364HMS-1#PBF MSOP 16 H $6.53 $4.57
LTC4364HMS-1#TRPBF MSOP 16 H $4.63
LTC4364HMS-2#PBF MSOP 16 H $6.53 $4.57
LTC4364HMS-2#TRPBF MSOP 16 H $4.63
LTC4364HS-1#PBF SO 16 H $6.53 $4.57
LTC4364HS-1#TRPBF SO 16 H $4.63
LTC4364HS-2#PBF SO 16 H $6.53 $4.57
LTC4364HS-2#TRPBF SO 16 H $4.63
LTC4364IDE-1#PBF DFN 14 I $5.67 $3.97
LTC4364IDE-1#TRPBF DFN 14 I $4.03
LTC4364IDE-2#PBF DFN 14 I $5.67 $3.97
LTC4364IDE-2#TRPBF DFN 14 I $4.03
LTC4364IMS-1#PBF MSOP 16 I $5.67 $3.97
LTC4364IMS-1#TRPBF MSOP 16 I $4.03
LTC4364IMS-2#PBF MSOP 16 I $5.67 $3.97
LTC4364IMS-2#TRPBF MSOP 16 I $4.03
LTC4364IS-1#PBF SO 16 I $5.67 $3.97
LTC4364IS-1#TRPBF SO 16 I $4.03
LTC4364IS-2#PBF SO 14 I $5.67 $3.97
LTC4364IS-2#TRPBF SO 16 I $4.03
LTC4364-1 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4364-1/LTC4364-2 - Surge Stopper with Ideal Diode.PDF
  2. 可靠性数据 : R547 Reliability Data .PDF
  3. 产品选型卡 : High Voltage Surge Stoppers.PDF
  4. 产品选型卡 : Ideal Diode Controllers.PDF
